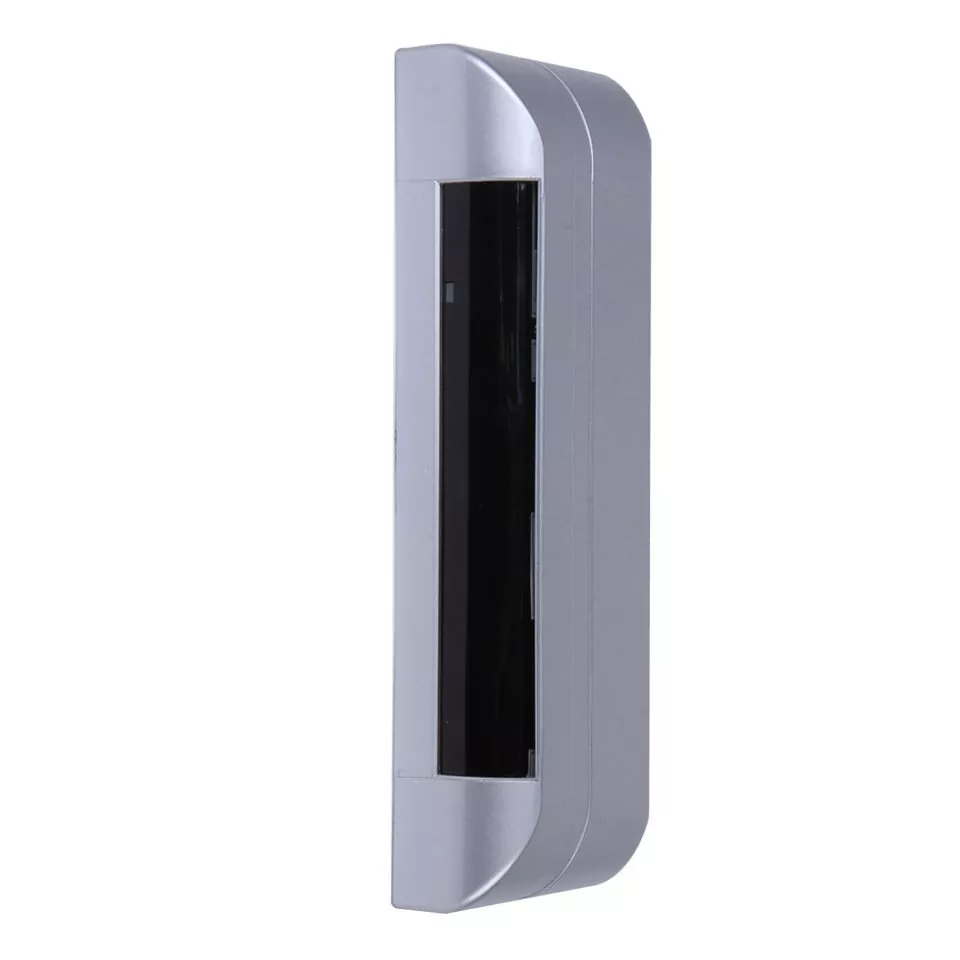

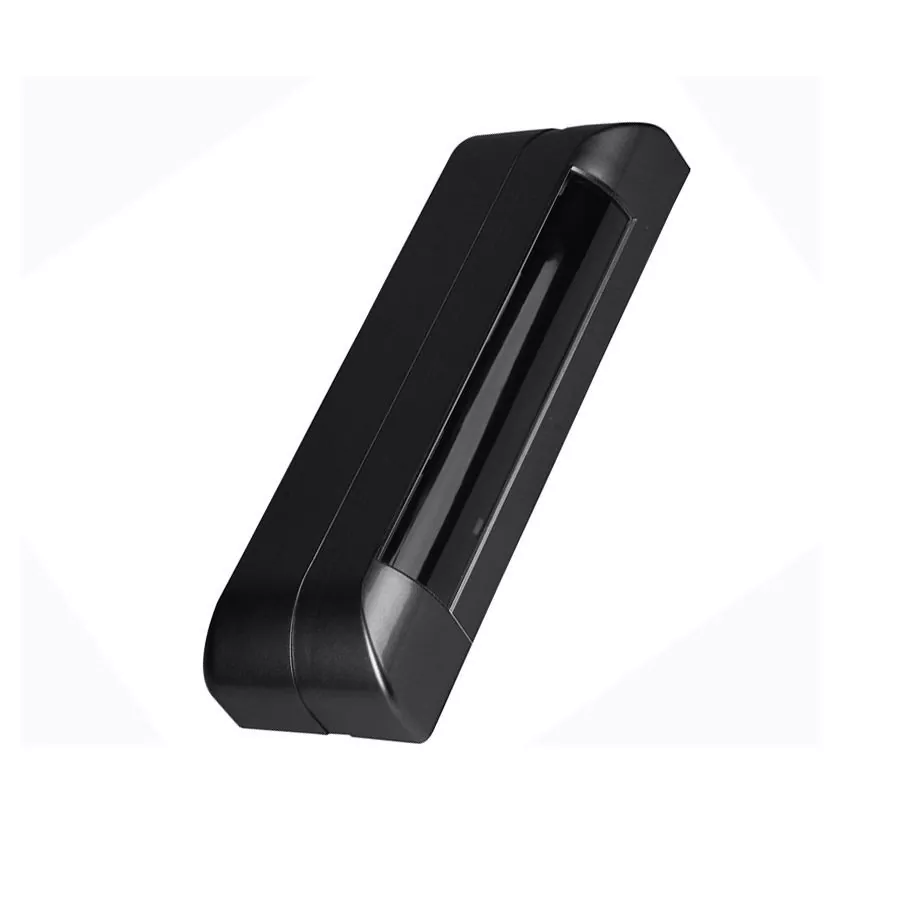

เซ็นเซอร์ประตูอัตโนมัติ

ประเภทเรย์

สะท้อนอินฟราเรด

ปริมาณเรย์

8 ปล่อยรังสีและ 8 รับรังสี

The Function Type

ตรวจจับสิ่งของเคลื่อนไหว (คน)

สูงสุด การติดตั้งความสูง

3ม

การปรับความไว

การปรับความไวอย่างละเอียด

การปรับพื้นที่การตรวจจับ

การปรับมุมของเครื่องตรวจจับ 0°~10°

ปรับด้วยสวิตช์ DIP

พลัง

เอซี/ดีซี12-36V±5%

ความจุการบริโภค

น้อยกว่า 2.5VA

เอาท์พุทรีเลย์

กระแสตรง50V,0.1A

เอาท์พุตการรักษาเวลา

2 วินาที

บ่งชี้ของการส่งออก

สแตนด์บายด้วยไฟสีเขียว รับสัญญาณด้วยไฟสีแดง

อุณหภูมิ AMB/ENT

-20°C~+60°C

น้ำหนัก

400ก

สี

สีเงินสีดำ

เครื่องประดับ

สายอ่อน 2..5 ม. สกรูยึด 2 ชิ้น กระดาษติด คู่มือ

พนมนา

สาเหตุ

การจัดการ

ไม่มีการดำเนินการ

ไม่มีการเชื่อมต่อสายเคเบิล

โปรดตรวจสอบให้แน่ใจว่าได้เชื่อมต่อสายเคเบิลแล้ว

กำลังไฟฟ้าหรือแรงดันไฟฟ้า

กรุณาใช้ไฟมาตรฐาน (AC/DC12-36V)

บางครั้งไม่ทำงาน

เลนส์ตรวจจับปนเปื้อนจากฝุ่นหรือหยดน้ำ ดังนั้นความไวในการตรวจจับจึงลดลง

ทำความสะอาดด้วยผ้าเนื้อนุ่มและปรับความไวแสงแบบ H

ระยะการตรวจจับไม่เหมาะสม

ปรับความเอียงของตัวเครื่องตรวจจับ

Swinging thing within the detection range

Adjust the detection range or move away the swinging thing.

การดำเนินการผิดพลาด

Moving the people within the detection range

โปรดปรับสวิตช์ DIP อีกครั้ง หรือปรับความเอียงของตัวเครื่องตรวจจับ

อ่อนไหวเกินไป

ปรับ DIP AWITCH ไปที่ตำแหน่ง ON และปรับการปรับความไวแบบละเอียดไปที่ตำแหน่ง L

รายการ

ข้อมูลจำเพาะ

MS01

เซ็นเซอร์ไมโครเวฟ (10GHZ/24GHZ)
พลังงาน: เอซี/ดีซี 12~36V
ความถี่วิทยุ: 10.525GHZ/24.125GHZ
ระดับการป้องกัน: IP52
ขนาด:131×61×46มม.(ยาว×กว้าง×สูง)
ความสูงในการติดตั้งสูงสุด: 4M
สามารถปรับระยะการตรวจจับและความไวได้

MS02

เซ็นเซอร์ไมโครเวฟ (24GHZ)
พลังงาน: เอซี/ดีซี 12~36V
ความถี่วิทยุ: 24.125GHZ
ระดับการป้องกัน: IP52
ขนาด:140×46×45มม.(ยาว×กว้าง×สูง)
ความสูงในการติดตั้งสูงสุด: 4M
สามารถปรับระยะการตรวจจับและความไวได้

MS03

เซ็นเซอร์ไมโครเวฟ (24GHZ)
พลังงาน: เอซี/ดีซี 12~36V
ความถี่วิทยุ: 24.125GHZ
ระดับการป้องกัน: IP52
ขนาด:121×80×51มม.(ยาว×กว้าง×สูง)
ความสูงในการติดตั้งสูงสุด: 4M
สามารถปรับระยะการตรวจจับและความไวได้

MS-204

เซ็นเซอร์ไมโครเวฟ (24GHZ)
พลังงาน: AC / DC 12 ~ 30V ± 10% (50Hz ถึง 60Hz)
ความถี่วิทยุ: 24.125GHZ
ระดับการป้องกัน: IP52
ขนาด:150×50×38มม.(ยาว×กว้าง×สูง)
ความสูงในการติดตั้งสูงสุด: 4M
สามารถปรับระยะการตรวจจับและความไวได้

IS01

เซ็นเซอร์อินฟราเรด
พลังงาน: เอซี/ดีซี 12~36V
ระยะการตรวจจับ: 0.2 ม.-2 ม
ขนาด:221×74×35มม.(ยาว×กว้าง×สูง)
ความสูงในการติดตั้งสูงสุด: 3M
Detection range and sensibility can be adjusted.

ผลิตภัณฑ์นี้สามารถใช้ในโอกาสที่สภาพแวดล้อมของอาคารแคบและใกล้กับถนน และต้องการความสามารถในการตรวจจับที่แม่นยำ ระยะการตรวจจับที่ปรับได้ พร้อมการป้องกันสัญญาณรบกวนสูง ใช้งานง่ายและเชื่อถือได้

IS02

เซ็นเซอร์ไมโครเวฟและอินฟราเรดแบบรวม
พลังงาน:ไฟฟ้ากระแสสลับ/กระแสตรง 12 ~ 36V
ความถี่ในการส่ง:24.125GHZ
ระดับการป้องกัน: IP54
ขนาด:262×55×44มม.(ยาว×กว้าง×สูง)
ความสูงในการติดตั้งสูงสุด: 3M

การเปิดใช้งานเรดาร์แบบรวมและเซ็นเซอร์ความปลอดภัยอินฟราเรดใช้สำหรับประตูบานเลื่อนอัตโนมัติ ประตูพับ และประตูโค้ง เทคโนโลยีเรดาร์สำหรับการสั่งงานประตู เทคโนโลยีอินฟราเรดสำหรับทางเข้าประตูนิรภัย การออกแบบฟังก์ชั่นป้องกันการคลิปที่ไม่ซ้ำใคร ไม่จำเป็นต้องมีเซ็นเซอร์ลำแสงนิรภัยเพิ่มเติม
Have function of background self-learn. Can learn background automatically when power on. Suit all kinds of occasions. Always self-correcting once be influenced by quake, distortion, move, dark and sunshine. Ensure the sensor can work durable.
เทคโนโลยีไมโครเวฟใช้โมดูลเซ็นเซอร์ไมโครเวฟของเยอรมนี ซึ่งไม่ได้รับอิทธิพลจากอุณหภูมิและความชื้น พร้อมประสิทธิภาพการทำงานที่เชื่อถือได้

IS03

เซ็นเซอร์ความปลอดภัยการเคลื่อนไหวและการแสดงตนอินฟราเรด
กำลังไฟเข้า: AC/DC 12 24V(±10%)
ความถี่ในการส่ง:24.125GHZ
ระดับการป้องกัน: IP54
ขนาด:229×67×41มม.(ยาว×กว้าง×สูง)
ความสูงในการติดตั้งสูงสุด: 3M

1.Applied to the opening and safety protection function of the translational door. Infrared sensing is used for starting and anti clamping;
2.มีฟังก์ชั่นการเรียนรู้ด้วยตนเองพื้นหลัง สามารถเรียนรู้พื้นหลังได้โดยอัตโนมัติเมื่อเปิดเครื่อง เหมาะกับทุกโอกาส แก้ไขตัวเองเสมอเมื่อได้รับอิทธิพลจากแผ่นดินไหว การบิดเบี้ยว การเคลื่อนไหว ความมืด และแสงแดด ตรวจสอบให้แน่ใจว่าเซ็นเซอร์สามารถทำงานได้คงทน

IS04

เซ็นเซอร์ตรวจจับการเคลื่อนไหวของไมโครเวฟและอินฟราเรด
กำลังไฟฟ้าเข้า: AC/DC 12~30V(±10%)
ความถี่ในการส่ง:24.125GHZ
ระดับการป้องกัน: IP44
ขนาด:267.2×61.1×46มม.(ยาว×กว้าง×สูง)
ความสูงในการติดตั้งสูงสุด: 3.5M

1.ใช้สำหรับประตูบานเลื่อนอัตโนมัติ ประตูพับ และประตูโค้ง เทคโนโลยีเรดาร์ใช้สำหรับการเปิดใช้งานประตู เทคโนโลยีอินฟราเรดใช้สำหรับทางเข้าประตูที่ปลอดภัย
2.มีฟังก์ชั่นการเรียนรู้ด้วยตนเองพื้นหลัง สามารถเรียนรู้พื้นหลังได้โดยอัตโนมัติเมื่อเปิดเครื่อง เหมาะกับทุกโอกาส แก้ไขตัวเองเสมอเมื่อได้รับอิทธิพลจากแผ่นดินไหว การบิดเบี้ยว การเคลื่อนไหว ความมืด และแสงแดด ตรวจสอบให้แน่ใจว่าเซ็นเซอร์สามารถทำงานได้อย่างทนทาน

V01

เซ็นเซอร์ตรวจจับการเคลื่อนไหวของไมโครเวฟและอินฟราเรด
กำลังไฟฟ้าเข้า: AC/DC 12~24V(±10%)
ความถี่ในการส่ง:24.125GHZ
ระดับการป้องกัน: IP44
ขนาด:267×61×38มม.(ยาว×กว้าง×สูง)
ความสูงในการติดตั้งสูงสุด: 3.5M

1.ใช้สำหรับประตูบานเลื่อนอัตโนมัติ ประตูพับ และประตูโค้ง เทคโนโลยีเรดาร์ใช้สำหรับเปิดประตู เทคโนโลยีอินฟราเรดใช้สำหรับทางเข้าประตูเพื่อความปลอดภัย
2. มีฟังก์ชั่นการรักษาตัวเอง เมื่อสถานการณ์ของพื้นที่ตรวจจับอินฟราเรดเปลี่ยนไป เซ็นเซอร์จะเรียนรู้สถานการณ์ใหม่เป็นพื้นหลังใหม่ตามตัวจับเวลาการแสดงตน
